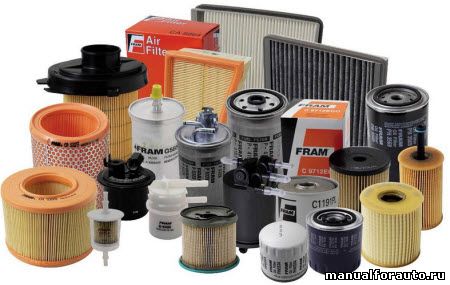

Масляные фильтры Устройство

Фильтр тонкой очистки при работе двигателя постоянно удаляет из системы смазки абразивные частицы, способные вызывать повышенный износ трущихся деталей. От качества очистки зависит не только интервал замены масла, но и ресурс мотора.

Основные производители фильтров

Масляные фильтры в связи с особенностями их производства изготавливают в основном специализированные фирмы. Они используют высококачественную фильтровальную бумагу, которую способны производить всего несколько фирм в мире. В последние годы производство фильтров освоили относительно новые предприятия, размещенные в странах Азии. Кроме того, ряд европейских и американских фирм имеет свои филиалы в данных странах.

Наиболее известными производителями автомобильных масляных фильтров в настоящее время являются:

  • Страны Европы: Sogefi Filtration (эта фирма более 60 лет представлена на мировом рынке, ее фильтры с торговыми марками «FIAAM» и «FRAM» широко применяются на европейских, американских, японских, корейских и российских автомобилях); Mann + Hummel Pro Tec Gmbh (торговая марка «MANN FILTER»); MAHLE (торговые марки «Mahle» и «Knecht»); Hengst Filterwerke (торговая марка «Hengst Filter»); UFI filters (торговая марка «SOFIMA»); SCT-Vertriebs Gmbh (торговая марка «SCT»).

  • США: Donaldson; Wix (Wix-Filtron); Fleetguard; Federal Mogul (эта фирма транснациональная, известна под торговой маркой «Champion»).

  • Япония –TSUCHIYA Co; MFG Co; Nippon Micro Filter Co.

  • Китай – NAFIL Filter Co; QAP Automotive Industries Ltd.

  • Тайвань – PEKO Inc. Ltd.

  • Южная Корея – KANGNAM Filter Co; SE-KWANG Ind. Co.

  • Турция – Fil Filter Ltd; ASAS Filter Ind.

В России, наряду с давно работавшими производителями фильтров – «ЛААЗ», «ЭЗТФ», «ЧАЗ» и «ЗАРЯ», в последние годы появилось около 50 новых фирм, таких как НПФ «Невский фильтр», «Промышленно-Торговая Группа БИГ» (торговая марка «БИГфильтр»), «Салют-фильтр», «ЦИТРОН», «J-CARS» и др.



Общие сведения


Автомобильные масляные фильтры должны отвечать следующим требованиям:

  • обладать достаточной грязеемкостью – способностью задерживать и накапливать значительное количество загрязняющих масло примесей, что в основном зависит от размера фильтрующего элемента и определяет срок службы фильтра;
  • обеспечивать оптимальную тонкость отсева загрязняющих примесей – определяется размером пор фильтрующего элемента;

  • иметь небольшое гидравлическое сопротивление – для облегчения подачи загустевшего масла к трущимся парам при холодном пуске двигателя;

  • иметь достаточную прочность корпуса и надежное уплотнение по соединению с мотором – на случай аварийного повышения давления в системе смазки или внешних механических воздействий.

Загрязняющие масло примеси, в зависимости от их происхождения, бывают:

  • органические – продукты неполного сгорания топлива и небольшого количества моторного масла, неизбежно попадающего в камеру сгорания (это связано с явлением «угар» масла);

  • неорганические – пыль и металлические частицы износа деталей, образующиеся при обкатке и последующей работе мотора.
Интенсивность загрязнения моторного масла зависит от конструкции и технического состояния двигателя, качества применяемого топлива, условий эксплуатации и многих других факторов.



Устройство фильтров



Масляный фильтр состоит из корпуса, в котором находятся фильтрующий элемент и при необходимости – перепускной, противодренажный и противосливной клапаны. В зависимости от конструкции корпуса, фильтры могут быть двух типов:



  • неразборные (spin-on), получившие в настоящее время наибольшее распространение благодаря компактности, низкой стоимости и удобству замены;

  • разборные (replaceable cartridge) со сменным фильтрующим элементом, применяющиеся реже, так как имеют увеличенные габариты и менее удобны в обслуживании.



Фильтрующий элемент («штора») чаще всего изготавливается из специальной гофрированной бумаги, пропитанной смолами. Такая бумага обладает высокой пористостью, а благодаря пропитке – прочностью, водо- и маслостойкостью. Для достижения максимально возможной площади фильтрующей поверхности при минимальных габаритах фильтра бумагу укладывают специальным образом, обычно в виде многолучевой «звезды».



Фильтрующие элементы объемного типа из хлопчатобумажных, синтетических и искусственных волокон применяются реже.



Перепускной клапан (вy-pass valve) иногда называют предохранительным, обводным или байпасным. Его назначение – обеспечить гарантированную подачу моторного масла в систему смазки двигателя в случае, если оно не может пройти через фильтрующий элемент при его полном засорении или слишком большой вязкости масла при низких температурах. Давление срабатывания перепускного клапана устанавливается в зависимости от конструкции двигателя и у разных моделей находится в пределах 0,55–2,6 кг/см2.
Противодренажный клапан (аnti-drain valve) предотвращает слив масла из фильтра и масляных каналов в картер двигателя после его остановки. Это исключает при последующем пуске задержку подачи масла в систему смазки из-за образования воздушной пробки. Самая распространенная конструкция противодренажного клапана представляет из себя подпружиненный резиновый диск, закрывающий изнутри входные отверстия в корпусе фильтра.



Противосливной клапан (аnti-syphon valve) обычно устанавливается в неразборных фильтрах в комбинации с перепускным или противодренажным клапаном и не позволяет маслу выливаться из корпуса через выходное отверстие при замене отработавшего фильтра.


Отсутствие некоторых клапанов в фильтре возможно в случаях, когда:



  • фильтр размещен на двигателе так, что масло из корпуса вытечь не может, поэтому нет необходимости в наличии противодренажного и противосливного клапанов;

  • перепускной клапан установлен вне фильтра непосредственно на двигателе.



Общие рекомендации



Выбирать фильтр лучше по каталогам фирм-производителей. Для этого необходима информация о модели автомобиля и двигателя или идентификационный номер (VIN).



При использования фильтров от других автомобилей необходимо учитывать, что совпадение габаритных размеров, присоединительной резьбы, способа уплотнения и количества встроенных клапанов не может гарантировать равноценную замену.


Например:

  • установка фильтра от «Фольксвагена» на «Жигули» может стать причиной масляного голодания двигателя, так как у этого фильтра перепускной клапан открывается при давлении 2,1–2,6 кг/см2 вместо положенных для «Жигулей» 0,6–0,75 кг/см2 и при холодном пуске загустевшее масло к трущимся поверхностям будет поступать в недостаточном количестве;

  • установка фильтра от «Жигулей» на «Фольксваген» приведет к почти постоянному протоку масла в обход фильтрующего элемента даже на прогретом двигателе, так как перепускной клапан откроется при давлении 0,6–0,75 кг/см2 вместо положенных для «Фольксвагена» 2,1–2,6 кг/см2.
Фильтры-подделки теряют свою работоспособность и перестают очищать масло гораздо раньше «оригинальных». Их применение может существенно уменьшить ресурс двигателя. Дефекты, отличающие подделку от качественного неразборного масляного фильтра, такие как негерметичность противодренажного клапана, повышенное гидравлическое сопротивление и малый ресурс, невозможно определить визуально.


Внешний осмотр позволяет выявить только явные признаки некачественного изделия:

  • маркировка смазана, содержит неточности и противоречия, а также грамматические ошибки, особенно в тексте на иностранных языках;

  • на резьбе заусенцы, на корпусе следы сварки, трещины в местах вальцовки;

  • резиновое уплотнение неплотно ложится на основание корпуса;

  • фильтрующая штора выполнена с малым количеством гофр, к тому же распределенных неравномерно (это можно увидеть через отверстия в корпусе).

Наиболее надежный способ уберечься от подделки – приобретение фильтра в крупных специализированных магазинах автозапчастей или фирменных сервисных центрах.



Периодичность замены фильтра и масла в двигателе указана в инструкции к автомобилю. Однако следует иметь в виду, что тяжелые условия эксплуатации машины (городские в том числе) сокращают срок их службы. К таким условиям можно отнести частые запуски и остановки неполностью прогретого мотора, его продолжительную работу на холостом ходу, запыленность воздуха и низкое качество топлива. Поэтому более частая в разумных пределах замена моторного масла и фильтра положительно отражается на общем ресурсе двигателя.



Образование воздушных пробок в маслоприемнике или во всасывающем патрубке масляного насоса иногда возможно при замене моторного масла. Они препятствуют засасыванию его насосом и созданию рабочего давления в системе смазки. Из-за этого после пуска двигателя на панели приборов продолжает гореть красный световой индикатор недостаточного давления моторного масла.



Часто считают, что виноват вновь установленный масляный фильтр и его меняют еще раз. Иногда давление масла при этом восстанавливается, так как в процессе повторной замены воздушная пробка удаляется, подтверждая ошибочное предположение о дефектности первого фильтра.


Если после замены масла и фильтра красный световой индикатор не гаснет более 30 секунд после пуска двигателя, то следует:



  • выключить двигатель;

  • отвернуть масляный фильтр так, чтобы ослабить резиновое уплотнение;

  • отключить систему зажигания и прокрутить стартером двигатель до тех пор, пока из-под резинового уплотнения не появится масло;

  • вновь завернуть масляный фильтр и удалить подтеки;

  • подключить систему зажигания и пустить двигатель, давление масла должно достигнуть нормальной величины не более чем за 10 секунд.
