    Установка сигнализации на CITROEN C4 Sedan, точки подключения Ситроен с4 седан

    Установка сигнализации на CITROEN C4 Sedan


    Установка сигнализации на CITROEN C4 Sedan


    Подключение и установка автосигнализации StarLine B94 модуля обхода штатного иммобилайзера BP-03 на авомобиль Citroen C4 Sedan 2013 года

    Устанавливаемое оборудование:

    • Автосигнализация StarLine В94

    • Модуль обхода штатного иммобилайзера BP-03

    Необходимое время для установки — 4,5 часа

    1.    Для доступа к блоку BSI Ситроен с4 седан, снимаем подторпедник, предварительно открыв лючок (крепление на защелках).


    точки подключения Ситроен с4 седан

    2.    Снимаем рулевой кожух Ситроен с4 седан, для этого отворачиваем два самореза Torx T20 в нижней части рулевого кожуха и снимаем его.

    точки подключения Ситроен с4 седан

    3.    Устанавливаем светодиод в левую стойку лобового стекла CITROEN C4 Sedan, сервисную кнопку в любое удобное место, антенну со встроенным датчиком удара и наклона на лобовое стекло.

    точки подключения Ситроен с4 седан

    4.    Для прокладывания проводов в салон необходимо открутить гайки крепления поводков стеклоочистителей и снять их. Далее снимаем пластиковую накладку под лобовым стеклом.

    точки подключения Ситроен с4 седан

    5.    Устанавливаем сирену (на штатные отверстия под саморезы), концевик капота (если отсутствует в комплектации), соеденив корпус концевика с массой и датчик температуры двигателя. Провод под капот прокладываем через штатный уплотнитель, находящийся с левой стороны под лобовым стеклом.

    точки подключения Ситроен с4 седан

    6.    Блок сигнализации устанавливаем над блоком предохранителей CITROEN C4 Sedan.




    7. Подключаем массу сигнализации под болт М6 либо к штатному проводу массы.

    точки подключения Ситроен с4 седан

    8.    Подключаем альтернативное управление аварийной сигнализацией (бело-красный провод сигнализации), CAN шину (коричневый и коричнево-красный провода сигнализации), а также цепи запуска (зажигание и стартер) в разъеме FPB Bleu (синий) .

    точки подключения Ситроен с4 седан
    точки подключения Ситроен с4 седан

    9.    Подключаем управление центральным замком в разъеме FPB Bleu (синий), согласно Схеме 1 и выполняем программирование доп. каналов согласно пункту 13 карты монтажа.

    точки подключения Ситроен с4 седан

    10.    Оранжево-фиолетовый провод сигнализации подключаем к разъему педали тормоза. Сине-красный провод сигнализации (вход стояночного тормоза) подключить к стояночному тормозу или подключить к черному проводу сигнализации (масса).

    точки подключения Ситроен с4 седан

    11.    Модуль обхода штатного иммобилайзера подключаем в разрыв одного из проводов штатной рамки.

    точки подключения Ситроен с4 седан

    12. Подключаем питание сигнализации в черном разъеме (PP Noir).

    точки подключения Ситроен с4 седан

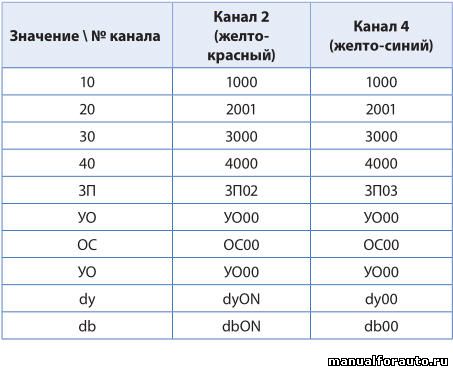

    13. Выполняем программирование доп. каналов сигнализации:

    точки подключения Ситроен с4 седан

    14. Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 1928 согласно инструкции по установке.

    точки подключения Ситроен с4 седан


    Понравился материал нажми на кнопочку


    Просмотров: 9547 | Теги: точки, Citroen, C4, ситроен, на, установка, сигнализации, подключения, С4, sedan | 2013-11-04
