Установка сигнализации на Volkswagen Tiguan модель с 2012 года

Автосигнализация StarLine D94 GSM

Модуль обхода штатного иммобилайзера StarLine BP-03

Автосигнализация StarLine D94 GSM это охранно-телематический комплекс разработанный для защиты внедорожников. Использует несканируемый диалоговый код управления. Оборудован интегрированным мультисистемным CAN-интерфейсом, GSM и опциональным GPS-интерфейсом, 512-канальным помехозащищенным трансивером с дальностью до 2000 м, ударопрочным брелком управления

1.    Для снятия подторпедника Volkswagen Tiguan откручиваем саморезы под левой накладкой торпеды, за крышкой блока предохранителей и под переключателем света

Для снятия подторпедника Volkswagen Tiguan
  2.    Снимаем верхнюю часть облицовки рулевого механизма Фольксваген Тигуан (крепление на защелках), откручиваем 3 самореза и снимаем ее нижнюю часть

Снимаем верхнюю часть облицовки рулевого механизма Volkswagen Tiguan

3.    Выкручиваем 2 самореза крепления приборного щитка Volkswagen Tiguan и вынимаем его

Выкручиваем 2 самореза крепления приборного щитка Volkswagen Tiguan и вынимаем его

4.    Для обеспечения доступа к жгуту проводов двери водителя Volkswagen Tiguan снимаем левый порог (крепление на защелках).

5.    Для доступа к кнопке аварийки Volkswagen Tiguan выкручиваем 2 самореза под заглушками

Для доступа к кнопке аварийки Volkswagen Tiguan

6.    Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле Volkswagen Tiguan, светодиод на левой стойке. Сервисную кнопку устанавливаем в любое удобное место

Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле Volkswagen Tiguan


7.    Устанавливаем под капотом Volkswagen Tiguan сирену и датчик температуры. Заранее добавляем к жгуту еще один провод для обхода педали сцепления. Провода в салон прокладываем через штатное уплотнение

Устанавливаем под капотом Volkswagen Tiguan сирену и датчик температуры

8.    Блок сигнализации прячем за приборным щитком Volkswagen Tiguan

Блок сигнализации прячем за приборным щитком Volkswagen Tiguan

9.    Массу сигнализации подключаем в штатное место в левой кик-панели


10.    Подключаем CAN-шину в жгуте, выходящем из водительской двери


11.    Подключаем бело-красный провод сигнализации в жгуте кнопки управления аварийной сигнализацией


12.    Для имитации нажатия педали сцепления на Volkswagen Tiguan с МКПП подключаем синий провод сигнализации разъема Х6 по Схеме 1. Для удобства подключения можно снять дворники и демонтировать пластиковую панель под лобовым стеклом.

Для имитации нажатия педали сцепления на Volkswagen Tiguan с МКПП

13.   Подключаем питание сигнализации Старлайн

Подключаем питание сигнализации Старлайн

14.    Подключаем провода наличия ключа в замке (к зеленому проводу силового модуля запуска сигнализации), зажигания и стартера


15.    Модуль обхода штатного иммобилайзера подключаем в разрыв одного из проводов в жгуте штатной рамки


16.    Сигнал педали тормоза, а также стояночного тормоза на Volkswagen Tiguan присутствует в шине CAN. Поэтому на Volkswagen Tiguan с МКПП следует не подключать оранжево-фиолетовый и синекрасный провод сигнализации, а на Volkswagen Tiguan с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза, и подсоединить к массе сине-красный провод.

17.    Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 5477 согласно инструкции по установке.

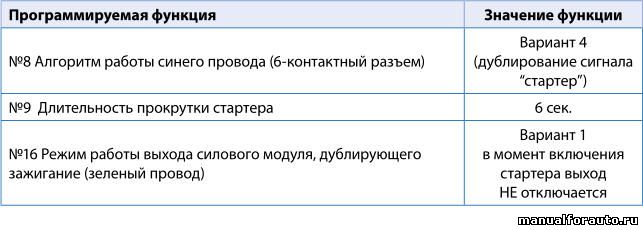

18. Программируем параметры автозапуска по Таблице 2 Инструкции по установке.


19. Настраиваем датчик удара и наклона, проверяем работу системы. Сборку салона Фольксваген Тигуан проводим в обратной последовательности.
